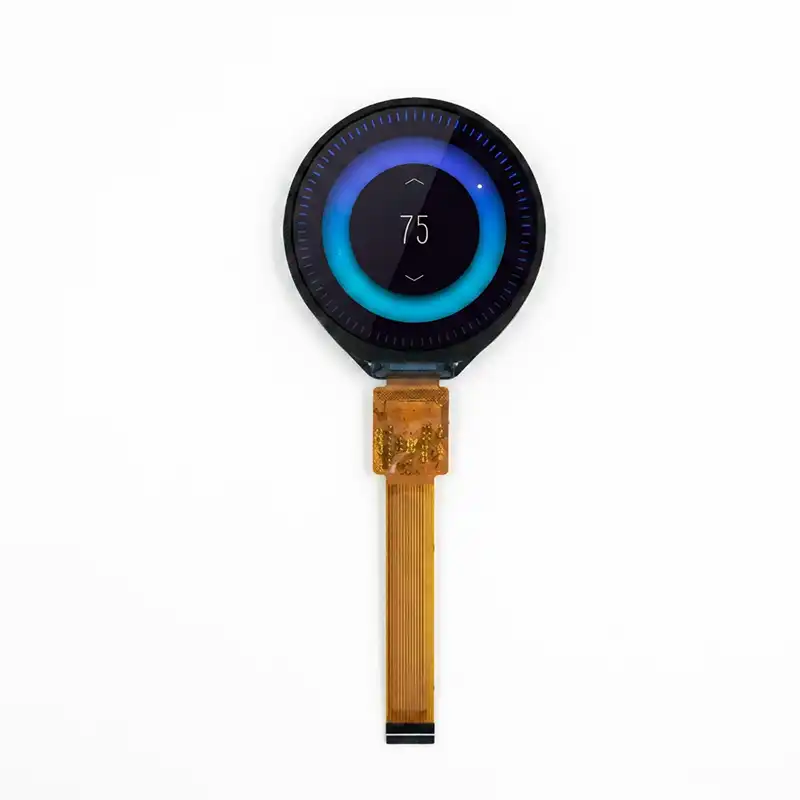

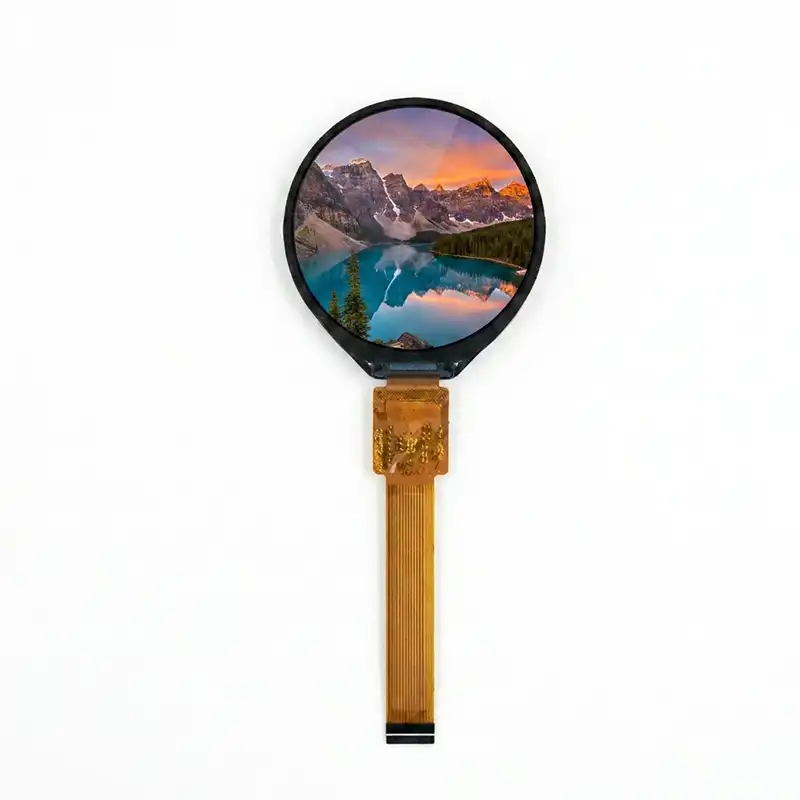

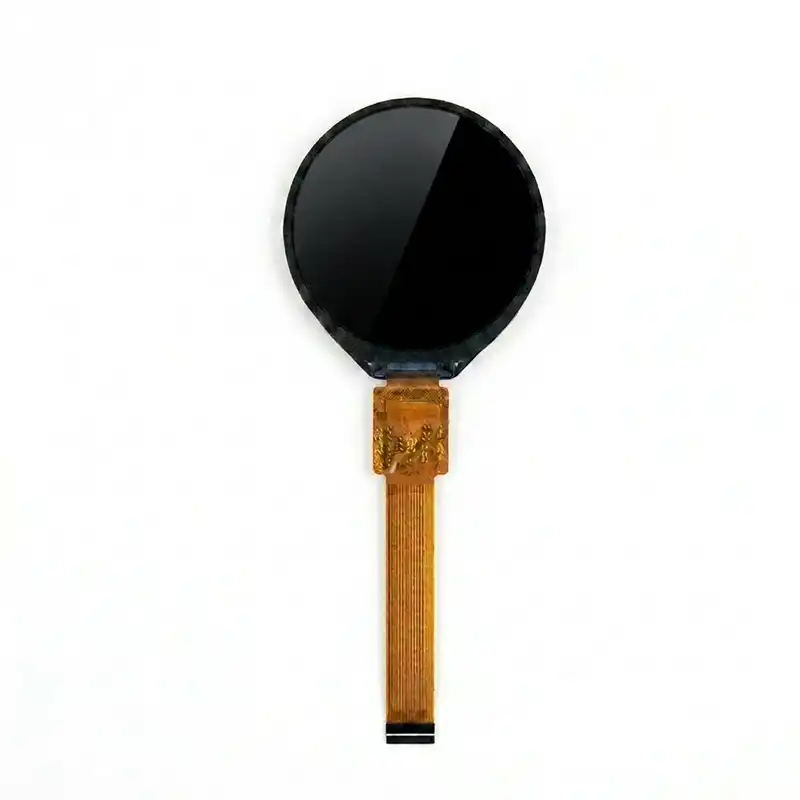

Runder 1.6-Zoll-TFT-LCD-Bildschirm, 400×400 Pixel Auflösung, QSPI-Anschluss

Kurzzusammenfassung des Produkts

Das 1.6 Zoll rundes TFT-LCD-Displaymodul ab Brownopto ist auch kompakt rundes LCD-Display Entwickelt für Produkte, die einen echten Rundbildschirm, eine klare Bilddarstellung und eine effiziente Integration erfordern. Es vereint Auflösung 400 × 400, 350 speichert Helligkeit, ST77903 Treiber-IC und 16-polige QSPI-Schnittstelle Unterstützung in einem praktischen runden Anzeigemodul.

• Bestens geeignet für: Intelligente Bedienfelder, drehbare Benutzeroberflächen, Dashboard-ähnliche Schnittstellen, kompakte HMI-Geräte und eingebettete Elektronikprodukte mit kreisförmigem Displaydesign.
• Hauptvorteil: eine wahre rundes TFT-LCD-Modul Das passt besser zu runden Produktstrukturen als herkömmliche rechteckige Displays.
• Empfohlene Verwendung: Entwicklung eingebetteter Produkte, OEM-Displayintegration, technische Bewertung und Projekte mit kompakten Rundbildschirmen, die Folgendes erfordern Auflösung 400 × 400.
• Nicht ideal für: Anwendungen, die eine sehr hohe Helligkeit für die Lesbarkeit im Freien oder für die großformatige Informationsanzeige erfordern.

Produktübersicht

Dieser 1.6 Zoll rundes TFT-LCD-Display ist für Ingenieure, Produktentwickler und OEM-Hersteller konzipiert, die eine zuverlässige Lösung benötigen. rundes LCD-Modul für Geräte mit runder Frontplatte und moderne eingebettete Systeme. Im Vergleich zu einem herkömmlichen rechteckigen Display, rundes TFT-Display bietet eine natürlichere Eignung für Produkte, die auf Drehreglern, Radialmenüs, Dashboard-Layouts und kompaktem Industriedesign basieren.

Mit einem 39.84 × 39.84 mm aktive Fläche und Auflösung 400 × 400Dieses Modul unterstützt die klare Darstellung von Symbolen, Text, kreisförmigen Menüs, Statusinformationen und grafischen Benutzeroberflächenelementen. ST77903 Treiber-IC hilft dabei, eine stabile Anzeigesteuerung zu gewährleisten, während die 16-polige QSPI-Schnittstelle Unterstützt die praktische Integration in kompakte Hardwarearchitekturen.

Für Projekte, die eine kompakte Lösung benötigen rundes Bildschirmanzeigemodul Dank seiner stabilen Leistung und platzsparenden Bauweise ist dieses Produkt eine praktische Wahl sowohl für Entwicklungs- als auch für Produktionsanwendungen.

Produkttyp 1.6 Zoll rundes TFT-LCD-Displaymodul Anzeigeform Runder Bildschirm Auflösung 400 × 400 Helligkeit 350 Nissen Treiber-IC ST77903 Schnittstellenunterstützung 16-polig / QSPI Anwendungsbeispiele für das runde 1.6-Zoll-TFT-LCD-Displaymodul.

Hauptfunktionen

• Echte runde Siebkonstruktion: Eine echte runde Displayform für Produkte, die eine runde Benutzeroberfläche anstelle eines standardmäßigen rechteckigen Bedienfelds benötigen.
• 400 × 400 Auflösung: Geeignet für runde Menüs, Icons, Texte, Grafiken im Dashboard-Stil und kompakte runde Benutzeroberflächen.
• ST77903 Treiber-IC: Bietet stabile Display-Steuerungsunterstützung für die Entwicklung eingebetteter Systeme und die OEM-Produktintegration.
• 16-polige QSPI-Schnittstelle: Unterstützt ein kompaktes Hardware-Design und die praktische Integration in runde Bildschirme für geeignete Controller-Plattformen.
• Helligkeit: 350 Nits Gut geeignet für Innengeräte, intelligente Endgeräte, eingebettete Steuerungsprodukte und allgemeine kommerzielle Anwendungen.
• Kompakte mechanische Struktur: Hilft dabei, den Platzbedarf auf der Vorderseite von Geräten zu reduzieren, bei denen ein zirkuläres Industriedesign Priorität hat.
• Entwicklungsfreundliche Auswahl: Geeignet für Ingenieure, die ein Produkt bewerten rundes LCD-Display für Prototypentests, Systemverifizierung und die Entwicklung des Endprodukts.

Für wen dieses Produkt am besten geeignet ist

OEM-Gerätehersteller Entwickler eingebetteter Produkte Marken von Smart-Home-Geräten Rotary UI-Produktentwickler HMI-Geräteintegratoren Anbieter von industriellen Steuerungslösungen Designer von Unterhaltungselektronik Ingenieure, die zirkuläre UI-Produkte entwickeln

Typische Anwendungsszenarien

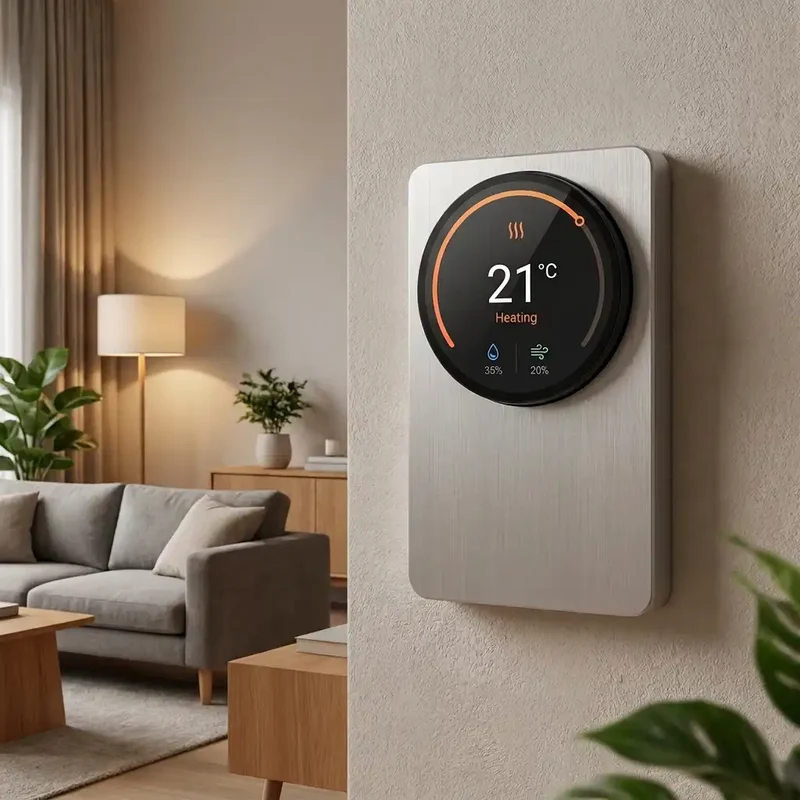

Dieser 1.6 Zoll rundes TFT-LCD eignet sich am besten für kompakte Produkte, die eine runde visuelle Schnittstelle, ein modernes Frontpanel-Design und eine effiziente Integration eingebetteter Hardware erfordern.

Smart Home-Steuerterminals Runde Armaturenbrettanzeigen Zähleranzeigegeräte Rotary UI-Produkte Tragbare elektronische Geräte Eingebettete HMI-Systeme Kompakte industrielle Steuermodule Unterhaltungselektronik mit kreisförmigem Bildschirmdesign Intelligente Bedienfelder Kundenspezifische runde Displaylösungen Beispielhafte Anwendungsumgebung für ein rundes TFT-LCD-Anzeigemodul.

Hinweise zu Benutzeroberfläche und Auswahl

Dieses Modul verwendet hauptsächlich ein 16-polige QSPI-Schnittstelle und eignet sich für Anwendungen, die ein kompaktes Hardware-Design und eine hohe Effizienz der Display-Kommunikation erfordern. In Ihren ursprünglichen Produktinformationen wird dieses Modell außerdem als unterstützend beschrieben. MIPI-bezogene Anwendungsübereinstimmung in geeigneten Projektszenarien.

• Wählen Sie dieses Modell wenn Ihr Projekt eine kompakte Lösung erfordert rundes TFT-LCD-Modul mit praktischer Auflösung und stabiler Bildausgabe.
• Wählen Sie QSPI Wenn Ihr Design ein Gleichgewicht zwischen effizienter Benutzeroberfläche, einfacher Hardware und kompaktem Layout erfordert.
• Controller-Kompatibilität prüfen vor der endgültigen Auswahl, insbesondere hinsichtlich der Kommunikationsmethode für das Display, der Pin-Belegung, der Aktualisierungsanforderungen und des Integrationsraums auf Platinenebene.
• Helligkeitseignung beurteilen je nach tatsächlicher Installationsumgebung, wenn das Gerät stärkerem Umgebungslicht ausgesetzt sein wird.

Für Projekte, die auf die Integration kompakter Rundbildschirme, eine stabile Bildausgabe und ein effizientes Hardware-Design ausgerichtet sind, bietet dieses Modul eine praktische Embedded-Display-Lösung.

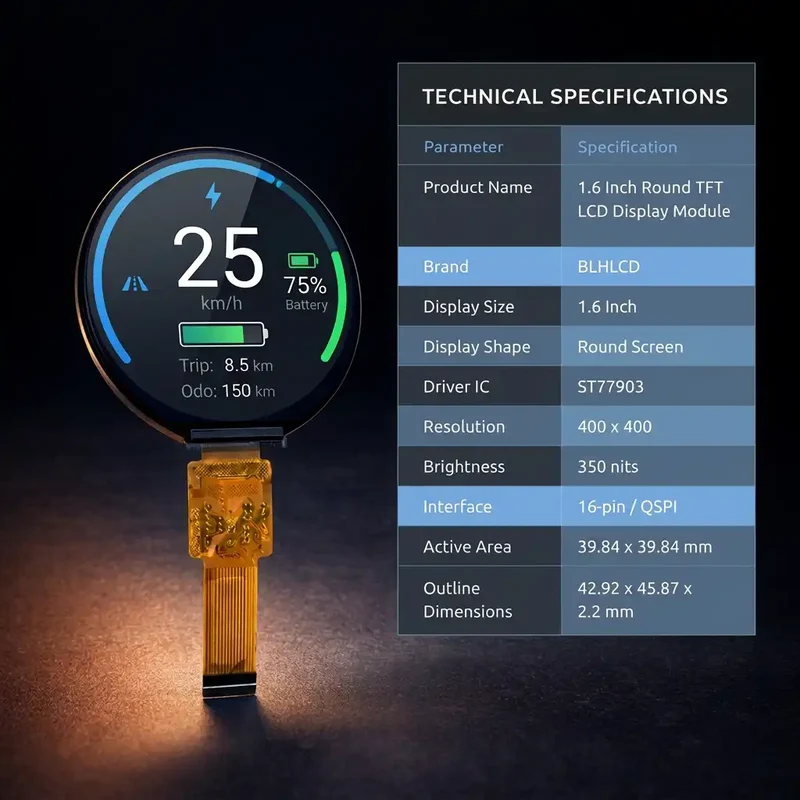

Technische Spezifikationen

Produktname	1.6 Zoll rundes TFT-LCD-Displaymodul
Marke	Brownopto
Display-Größe	1.6 Zoll
Anzeigeform	Runder Bildschirm / Kreisförmiges Display
Auflösung	400 × 400
Helligkeit	350 Nissen
Treiber-IC	ST77903
Interface	16-polig / QSPI
Aktiver Bereich	39.84 × 39.84 mm
Außenabmessungen	42.92 × 45.87 × 2.2 mm
Typische Anwendungsfälle	Intelligente Bedienterminals, drehbare Benutzeroberflächen, runde Dashboard-Displays, eingebettete HMI-Geräte, kompakte Unterhaltungselektronik

Hinweis: Falls Sie Unterstützung bei der Datenblattauswahl, Schnittstellenbestätigung, Abstimmung von Entwicklungsboards oder technische Unterstützung benötigen, können diese Informationen entsprechend Ihren Projektanforderungen bestätigt werden.

Optionale passende Treiberplatinen

Um die Entwicklungseffizienz zu verbessern und den Integrationsaufwand in der frühen Phase zu reduzieren, 1.6-Zoll-Rund-LCD-Modul Kann mit optionalen passenden Treiberplatinen für unterschiedliche Projektanforderungen verwendet werden.

• Parallelport-Laufwerksplatine: Geeignet für allgemeine Evaluierungen eingebetteter Displays und grundlegende Funktionsvalidierungen.
• Drehregler-Anzeigetafel: Entwickelt für runde Steuerungssysteme und Produkte, die auf zirkulärer Interaktionslogik basieren.
• Treiberplatine für KI-Mensch-Computer-Interaktion: Geeignet für anspruchsvolle HMI-Projekte, die Displayausgabe mit interaktiven Steuerungsfunktionen kombinieren.

Für Entwicklungsteams können diese optionalen Treiberplatinenlösungen dazu beitragen, Schnittstellentests, Demo-Einrichtung und frühe Machbarkeitsstudien zu beschleunigen.

Anpassungsunterstützung

Für OEM- und Embedded-Geräteprojekte benötigt ein Displaymodul oft mehr als die Standardkatalogspezifikationen. rundes LCD-Display kann anhand der tatsächlichen Anwendungsanforderungen für eine projektbezogene Zuordnung bewertet werden.

• Unterstützung für Schnittstellenanpassung für geeignete Controller-Plattformen und Entwicklungsrichtungen.
• Empfehlung des Fahrerausschusses gemäß den Anforderungen an Bewertung, Demonstration oder Prüfung.
• Projektbasierte Displayauswahl für Kunden, die runde Displaygrößen und Integrationsstrukturen vergleichen.
• Beurteilung der mechanischen Passung basierend auf Einschränkungen hinsichtlich der aktiven Fläche und der Umrissabmessungen.
• Anwendungsorientierte Lösungsunterstützung für intelligente Steuergeräte, Drehregler-UI-Produkte und eingebettete Terminals.

Wenn Ihr Projekt spezielle Anforderungen hat, sollten Sie vor der Auswahl der endgültigen Displaylösung die Anwendungsumgebung, die bevorzugte Schnittstelle, den verfügbaren Platz und den Entwicklungsstand abklären.

Warum sollte man sich für ein rundes TFT-LCD-Display anstelle eines herkömmlichen rechteckigen Displays entscheiden?

A rundes TFT-LCD-Display ist die bessere Wahl, wenn das Produkt selbst auf einem kreisförmigen Industriedesign, einem radialen Menülayout oder einer Drehfunktion basiert. In solchen Fällen kann ein rechteckiges Display ungenutzte Ecken hinterlassen, zu Kompromissen im Layout führen und die visuelle Konsistenz beeinträchtigen.

Dieser 1.6-Zoll-Runddisplaymodul Es trägt zu einer übersichtlicheren Benutzeroberfläche für kompakte Geräte bei und gewährleistet gleichzeitig eine praxisgerechte Auflösung, eine stabile Bildausgabe und einen hohen Integrationswert. Für Produkte mit Drehknopf, Drehregler, rundem Armaturenbrett oder kreisförmigem HMI-Konzept bietet es eine natürlichere Anzeigelösung als ein herkömmlicher quadratischer Bildschirm.

Warum dieses runde 1.6-Zoll-TFT-LCD-Display wählen?

Dieses Produkt vereint die wichtigsten Eigenschaften, die viele Ingenieurs- und OEM-Teams von einem kleinen runden Display erwarten: echte runde Struktur, Auflösung 400 × 400, ST77903 Treiber-IC, QSPI-Schnittstellenunterstützungund eine kompakte Größe, die sich für moderne Smart-Geräte und eingebettete Systeme eignet.

Wenn Ihr Projekt Folgendes erfordert 1.6-Zoll-Rund-LCD-Modulherunter, eine Rundbildschirm mit TFT-Technologie für eingebettete Systeme, oder eine Rundsieblösung Für intelligente Steuerungsprodukte bietet dieses Modul ein ausgewogenes Verhältnis von Struktur, Kompatibilität und Anwendungsflexibilität.

Häufig gestellte Fragen

1. Handelt es sich um ein echtes rundes TFT-LCD-Display oder um ein herkömmliches quadratisches Panel?

This is a echtes rundes TFT-LCD-Displaymodul Entwickelt für Produkte, die eine kreisförmige Bildschirmstruktur und eine runde visuelle Benutzeroberfläche erfordern.

2. Welche Auflösung unterstützt dieses runde 1.6-Zoll-Display?

Dieses Modul unterstützt Auflösung 400 × 400, das sich für Texte, Symbole, grafische Menüs, Statusanzeigen und kreisförmige UI-Layouts eignet.

3. Welcher Treiber-IC wird in diesem runden LCD-Modul verwendet?

Das Display verwendet die ST77903 Treiber-IC, wodurch eine stabile Displaysteuerung für die Entwicklung eingebetteter Hardware und die Produktintegration gewährleistet wird.

4. Welche Schnittstelle verwendet dieses runde TFT-LCD-Modul?

Dieses Modul verwendet hauptsächlich ein 16-polige QSPI-SchnittstelleLaut Produktbeschreibung kann es auch mit passenden Produkten kombiniert werden. MIPI-bezogene Anwendungsszenarien abhängig von den Projektanforderungen.

5. Ist dieses runde TFT-Display für intelligente Bedienfelder und Produkte mit drehbarer Benutzeroberfläche geeignet?

Ja. Dieses Display ist gut geeignet für intelligente Bedienterminals, drehbare UI-Produkte, runde Armaturenbrettanzeigenund andere kompakte Geräte, die ein kreisförmiges Schnittstellendesign verwenden.

6. Ist eine Helligkeit von 350 Nits für alle Anwendungsbereiche ausreichend?

350 speichert Helligkeit Es eignet sich im Allgemeinen für Geräte in Innenräumen, intelligente Endgeräte und viele eingebettete Anwendungen. Bei stärkeren Umgebungslichtverhältnissen sollte die Eignung der Helligkeit entsprechend der jeweiligen Einsatzumgebung geprüft werden.

7. Sind passende Treiberplatinen für Entwicklung und Tests verfügbar?

Ja. Optionale Matching-Lösungen umfassen eine Parallelport-Treiberplatine, Drehregler-Anzeigetafel und KI-Mensch-Computer-Interaktions-Treiberplatine.

8. Für welche Produktarten eignet sich dieses runde LCD-Displaymodul am besten?

Es ist am besten geeignet für intelligente Bedienfelder, runde Armaturenbrettgeräte, Drehanzeigesysteme, kompakte HMI-Geräte und Eingebettete Produkte mit kreisförmigem UI-Design.

9. Warum sollte man sich für ein rundes TFT-LCD-Displaymodul anstelle eines rechteckigen Displaymoduls entscheiden?

A rundes TFT-LCD ist oft die bessere Wahl für Produkte mit kreisförmigem Gehäuse oder drehbarer Bedienlogik, da es die Designkonsistenz verbessert und runde Schnittstellenlayouts natürlicher unterstützt.

10. Was sollte vor der Auswahl dieses Anzeigemoduls überprüft werden?

Bevor Sie sich für dieses Display entscheiden, sollten Sie am besten Folgendes bestätigen: Hauptsteuerungsplattform, Kommunikationsmethode für die Anzeige, verfügbare Pins, mechanische Anordnungund ob ein passende Treiberplatine wird für die Entwicklung benötigt.

11. Ist dieses Display für die OEM- und Embedded-Produktentwicklung geeignet?

Ja. Dieses Modul ist geeignet für OEM-Geräteprojekte, Entwicklung von eingebetteten Systemen, Evaluierungstests und produktionsorientiertes Produktdesign.

12. Was ist der Hauptvorteil dieses runden 1.6-Zoll-TFT-LCD-Moduls?

Der Hauptvorteil besteht darin, dass es eine Kombination aus echte kreisförmige Anzeigestruktur, Auflösung 400 × 400stabile Treiberunterstützung und eine kompakte Größe für Projekte, die eine zuverlässige runde integrierte Displaylösung.
