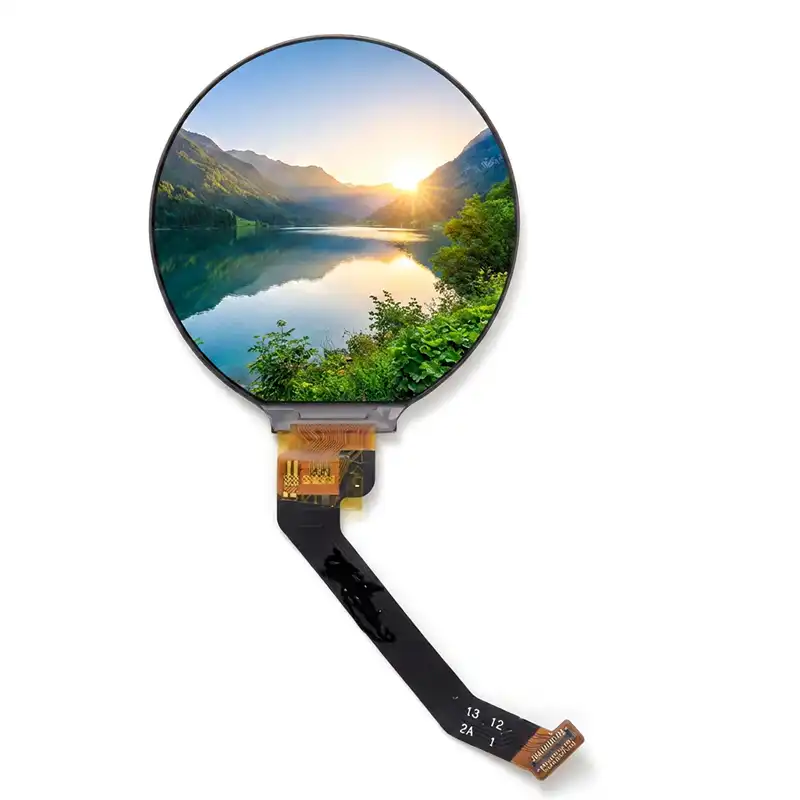

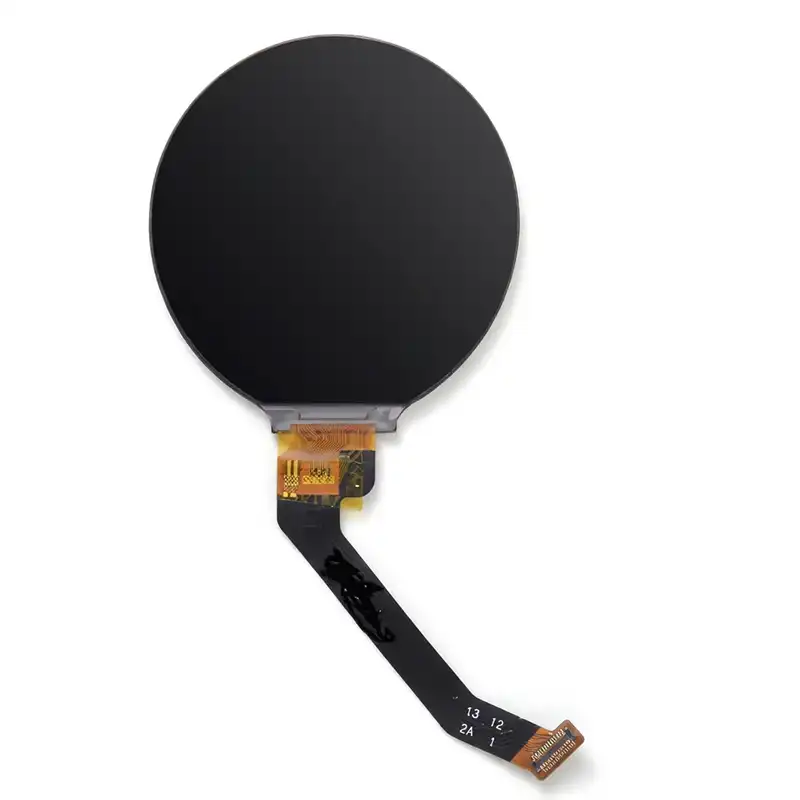

1.5-Zoll-Rund-TFT-LCD-Displaymodul | Runder LCD-Bildschirm

Kurzzusammenfassung des Produkts

Das 1.5 Zoll rundes TFT-LCD-Displaymodul ab Brownopto ist auch kompakt rundes LCD-Display Entwickelt für Produkte, die ein echtes Runddisplay, eine klare Grafikausgabe und eine flexible Integration benötigen. Es vereint Auflösung 360 × 360, 350 speichert Helligkeit, ST77916 Treiber-IC und MIPI / RGB / MCU / SPI / QSPI Schnittstellenunterstützung in einem platzsparenden Modul.

• Bestens geeignet für: Intelligente Thermostate, Drehregler, Smart-Home-Terminals, kompakte HMI-Geräte und Unterhaltungselektronik mit kreisförmigem UI-Design.
• Hauptvorteil: eine wahre rundes TFT-LCD-Modul Das passt besser zu runden Produktstrukturen als herkömmliche rechteckige Displays.
• Empfohlene Verwendung: Entwicklung eingebetteter Produkte, OEM-Displayintegration, technische Bewertung und Massenproduktionsprojekte, die Folgendes erfordern: 1.5-Zoll-Runddisplay.
• Nicht ideal für: Anwendungen, die eine hohe Lesbarkeit im Freien oder eine großformatige Informationsanzeigefläche erfordern.

Produktübersicht

Dieser 1.5 Zoll rundes TFT-LCD-Display ist für Ingenieure, Produktentwickler und OEM-Hersteller konzipiert, die eine zuverlässige Lösung benötigen. rundes LCD-Modul für runde Frontplattenprodukte und moderne eingebettete Schnittstellen. Im Vergleich zu einem herkömmlichen quadratischen oder rechteckigen Display, rundes TFT-Display bietet eine natürlichere Eignung für Produkte, die auf Drehreglerbedienung, radiale Menüs, Drehknopf-Oberflächen und kompaktes Industriedesign ausgelegt sind.

Mit einem 38.15 × 38.15 mm aktive Fläche und Auflösung 360 × 360Das Modul unterstützt die übersichtliche Darstellung von Symbolen, Texten, Menüs, Statusdaten und kreisförmigen UI-Elementen. ST77916 Treiber-IC trägt zu einer stabilen Regelungsleistung bei, während die Unterstützung für MIPI, RGB, MCU, SPI und QSPI ermöglicht eine breitere Integration über verschiedene Hardwareplattformen und Projektarchitekturen hinweg.

Für Projekte, die eine kompakte Lösung benötigen rundes Bildschirmanzeigemodul Mit seiner ausgewogenen Leistung und guten Schnittstellenflexibilität ist dieses Produkt eine praktische Wahl sowohl für die Entwicklung als auch für den produktionsorientierten Einsatz.

Produkttyp 1.5 Zoll rundes TFT-LCD-Displaymodul Anzeigeform Runder Bildschirm Auflösung 360 × 360 Helligkeit 350 Nissen Treiber-IC ST77916 Schnittstellenunterstützung MIPI / RGB / MCU / SPI / QSPI Anwendungsbeispiele für das runde 1.5-Zoll-TFT-LCD-Displaymodul.

Hauptfunktionen

• Echtes rundes Bildschirmdesign: Eine echte kreisförmige Bildschirmstruktur für Produkte, die ein rundes Display anstelle eines herkömmlichen rechteckigen Panels benötigen.
• 360 × 360 Auflösung: Geeignet für Radialmenüs, Icons, Text, Grafiken im Instrumentenstil und kompakte kreisförmige Benutzeroberflächen.
• ST77916 Treiber-IC: Bietet stabile Display-Steuerungsunterstützung für die Entwicklung eingebetteter Systeme und die OEM-Produktintegration.
• Mehrere Schnittstellenoptionen: Unterstützt MIPI, RGB, MCU, SPI und QSPI für eine breitere Hardwarekompatibilität.
• Helligkeit: 350 Nits Gut geeignet für Innengeräte, intelligente Steuerungsterminals und allgemeine kommerzielle Embedded-Display-Anwendungen.
• Kompakte mechanische Struktur: Hilft dabei, den Platzbedarf auf der Vorderseite von Geräten zu reduzieren, bei denen ein zirkuläres Industriedesign Priorität hat.
• Entwicklungsfreundliche Auswahl: Geeignet für Ingenieure, die ein Produkt bewerten rundes LCD-Display für die Prototypenentwicklung, Systemtests und das finale Produktdesign.

Für wen dieses Produkt am besten geeignet ist

OEM-Gerätehersteller Entwickler eingebetteter Produkte Marken von Smart-Home-Geräten Thermostat-Entwickler HMI-Geräteintegratoren Designer von Unterhaltungselektronik Anbieter von industriellen Steuerungslösungen Ingenieure, die zirkuläre UI-Produkte entwickeln

Typische Anwendungsszenarien

Dieser 1.5 Zoll rundes TFT-LCD eignet sich am besten für kompakte Produkte, die eine runde visuelle Schnittstelle, ein modernes Frontpanel-Design und eine praktische Integrationsflexibilität erfordern.

Smart-Home-Bedienfelder Intelligente Thermostate Drehanzeigegeräte Runde Steuerklemmen Kompakte HMI-Produkte Tragbare eingebettete Geräte Industrielle Steuermodule Dashboard-ähnliche Anzeigeoberflächen Unterhaltungselektronik mit runder Benutzeroberfläche Kundenspezifische Smart-Geräte-Panels Beispielhafte Anwendungsumgebung für ein rundes TFT-LCD-Anzeigemodul.

Wie man die richtige Benutzeroberfläche auswählt

Einer der Hauptvorteile davon rundes TFT-LCD-Modul Die hohe Flexibilität der Schnittstelle ist ein entscheidender Vorteil. Die Wahl der richtigen Schnittstelle hängt von Ihrer Hardwareplattform, den Anforderungen an den Datendurchsatz, den verfügbaren Pins und der Entwicklungsarchitektur ab.

• MIPI auswählen wenn Ihr Projekt eine schnellere Displaykommunikation erfordert und auf einer Plattform basiert, die bereits die MIPI-Displayintegration unterstützt.
• RGB auswählen Wenn Ihre Controller-Plattform auf parallele Displayausgabe ausgelegt ist und Sie eine herkömmliche eingebettete Display-Anschlussmethode benötigen.
• Wählen Sie den Mikrocontroller. wenn Steuerlogik und befehlsgesteuerte Kommunikation wichtiger sind als ein hoher Grafikdurchsatz.
• Wählen Sie SPI Wenn bei kompakten Embedded-Projekten die Anzahl der Pins und die Einfachheit der Hardware Priorität haben.
• Wählen Sie QSPI Wenn Sie eine höhere Kommunikationseffizienz als mit dem Standard-SPI wünschen und gleichzeitig einen praktischen seriellen Schnittstellenansatz beibehalten möchten.

Wenn Ihr Team noch die Auswahl der Schnittstelle prüft, sollten Sie vor der endgültigen Modulzuordnung die Hauptcontroller-Plattform, die Zielaktualisierungsanforderung, die verfügbaren GPIO-Ressourcen und das mechanische Layout bestätigen.

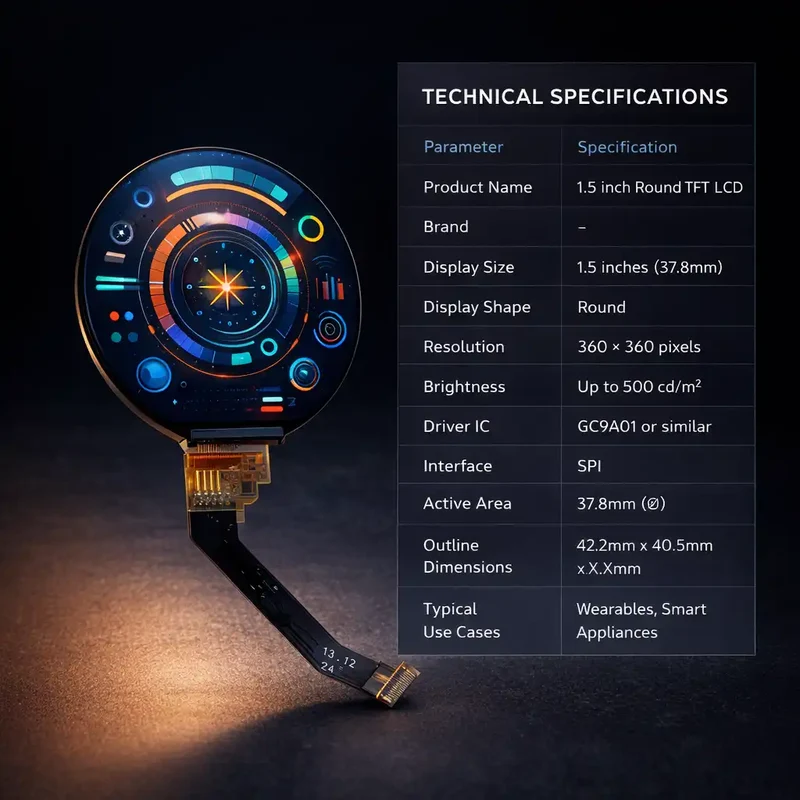

Technische Spezifikationen

Produktname	1.5 Zoll rundes TFT-LCD-Displaymodul
Marke	Brownopto
Display-Größe	1.5 Zoll
Anzeigeform	Runder Bildschirm / Kreisförmiges Display
Auflösung	360 × 360
Helligkeit	350 Nissen
Treiber-IC	ST77916
Interface	MIPI / RGB / MCU / SPI / QSPI
Aktiver Bereich	38.15 × 38.15 mm
Außenabmessungen	40.47 × 41.87 × 2.15 mm
Typische Anwendungsfälle	Thermostate, Smart-Home-Terminals, Drehregler, HMI-Geräte, kompakte eingebettete Schnittstellen

Hinweis: Falls Sie Unterstützung bei der Datenblattauswahl, Schnittstellenbestätigung, Abstimmung von Entwicklungsboards oder technische Unterstützung benötigen, können diese Informationen entsprechend Ihren Projektanforderungen bestätigt werden.

Optionale passende Treiberplatinen

Um die Entwicklungseffizienz zu verbessern und den Integrationsaufwand in der frühen Phase zu reduzieren, 1.5-Zoll-Rund-LCD-Modul Kann mit optionalen passenden Treiberplatinen für unterschiedliche Projektanforderungen verwendet werden.

• Parallelport-Laufwerksplatine: Geeignet für die allgemeine Evaluierung eingebetteter Displays und die kostengünstige Funktionsvalidierung.
• Drehregler-Anzeigetafel: Entwickelt für runde Steuerungssysteme und Produkte, die auf zirkulärer Interaktionslogik basieren.
• Treiberplatine für KI-Mensch-Computer-Interaktion: Geeignet für anspruchsvolle HMI-Projekte, die intelligente Displayausgabe mit Interaktionssteuerungsfunktionen kombinieren.

Für Entwicklungsteams können diese optionalen Treiberplatinenlösungen dazu beitragen, Schnittstellentests, Demonstrationsaufbau und frühe Machbarkeitsstudien zu beschleunigen.

Anpassungsunterstützung

Für OEM- und Embedded-Geräteprojekte benötigt ein Displaymodul oft mehr als die Standardkatalogspezifikationen. rundes LCD-Display kann anhand der tatsächlichen Anwendungsanforderungen für eine projektbezogene Zuordnung bewertet werden.

• Unterstützung für Schnittstellenanpassung für verschiedene Controller-Plattformen und Entwicklungsrichtungen.
• Empfehlung des Fahrerausschusses gemäß den Bewertungs- oder Demonstrationsanforderungen.
• Projektbasierte Displayauswahl für Kunden, die runde Displaygrößen und Integrationsstrukturen vergleichen.
• Beurteilung der mechanischen Passung basierend auf Einschränkungen hinsichtlich der aktiven Fläche und der Umrissabmessungen.
• Anwendungsorientierte Lösungsunterstützung für intelligente Steuergeräte, Thermostate und kompakte eingebettete Terminals.

Wenn Ihr Projekt spezielle Anforderungen hat, sollten Sie vor der Auswahl der endgültigen Anzeigelösung die Anwendungsumgebung, die bevorzugte Schnittstelle, den Speicherplatzbedarf und den Entwicklungsstand abklären.

Auswahlhilfe vor der Bestellung

Bevor Sie sich dafür entscheiden 1.5-Zoll-Rund-TFT-LCD-DisplaymodulUm die Übereinstimmungsgenauigkeit zu verbessern und Entwicklungsüberarbeitungen zu reduzieren, wird empfohlen, die folgenden Punkte zu bestätigen:

• Schnittstellenanforderung: MIPI, RGB, MCU, SPI oder QSPI.
• Hauptcontroller-Kompatibilität: ob Ihre Hardwareplattform die vorgesehene Display-Kommunikationsmethode bereits unterstützt.
• Mechanischer Bauraumbegrenzung: ob das Produktgehäuse mit der aktiven Fläche und den Abmessungen übereinstimmt.
• Helligkeitserwartung: ob 350 cd/m² für die vorgesehene Installationsumgebung geeignet sind.
• Anwendungstyp: Thermostat, Bedienfeld, Drehregler, tragbares Gerät oder industrielle Schnittstelle.
• Entwicklungsstadium: Bewertung von Konstruktionsmustern, Funktionsprüfung oder produktionsorientiertes Design.
• Treiberplatine erforderlich: ob eine passende Platine erforderlich ist, um die Test- und Integrationsphase zu beschleunigen.

Warum sollte man sich für ein rundes TFT-LCD-Display anstelle eines herkömmlichen rechteckigen Displays entscheiden?

A rundes TFT-LCD-Display ist die bessere Wahl, wenn das Produkt selbst auf einem kreisförmigen Industriedesign, einer radialen Menüstruktur oder einer Drehfunktion basiert. In solchen Fällen kann ein rechteckiges Display ungenutzte Ecken hinterlassen, Kompromisse beim Layout erfordern und die Designkonsistenz beeinträchtigen.

Dieser 1.5-Zoll-Runddisplaymodul Es trägt zu einer übersichtlicheren visuellen Struktur kompakter Geräte bei und gewährleistet gleichzeitig eine praxisgerechte Auflösung, flexible Schnittstellen und Integrationsmöglichkeiten. Für Produkte mit Drehknopf, Drehregler, Thermostat oder kreisförmigem HMI-Konzept bietet es eine natürlichere Anzeigelösung als ein herkömmlicher quadratischer Bildschirm.

Warum dieses runde 1.5-Zoll-TFT-LCD-Display wählen?

Dieses Produkt vereint die wichtigsten Eigenschaften, die viele Ingenieurs- und OEM-Teams von einem kleinen runden Display erwarten: echte runde Struktur, Auflösung 360 × 360, ST77916 Treiber-IC, mehrere Schnittstellenoptionenund eine kompakte Größe, die für moderne Smart-Geräte geeignet ist.

Wenn Ihr Projekt Folgendes erfordert 1.5-Zoll-Rund-LCD-Modulherunter, eine Rundbildschirm mit TFT-Technologie für eingebettete Systeme, oder eine Rundsieblösung Für intelligente Steuerungsprodukte bietet dieses Modul ein ausgewogenes Verhältnis von Struktur, Kompatibilität und Anwendungsflexibilität.

Häufig gestellte Fragen

1. Handelt es sich um ein echtes rundes TFT-LCD-Display oder um ein herkömmliches quadratisches Panel?

This is a echtes rundes TFT-LCD-Displaymodul Entwickelt für Produkte, die eine kreisförmige Bildschirmstruktur und eine runde visuelle Benutzeroberfläche erfordern.

2. Welche Auflösung unterstützt dieses runde 1.5-Zoll-Display?

Dieses Modul unterstützt Auflösung 360 × 360, das sich für Texte, Symbole, grafische Menüs, Statusanzeigen und kreisförmige UI-Layouts eignet.

3. Welcher Treiber-IC wird in diesem runden LCD-Modul verwendet?

Das Display verwendet die ST77916 Treiber-IC, wodurch eine stabile Displaysteuerung für die Entwicklung eingebetteter Hardware und die Produktintegration gewährleistet wird.

4. Welche Schnittstellen stehen für dieses runde TFT-LCD zur Verfügung?

Dieses Modul unterstützt MIPI, RGB, MCU, SPI und QSPI Schnittstellen, die eine größere Flexibilität für verschiedene Controller-Plattformen und Projektarchitekturen ermöglichen.

5. Ist dieses runde TFT-Display für Thermostate und intelligente Bedienfelder geeignet?

Ja. Dieses Display ist gut geeignet für intelligente Thermostate, Drehreglerprodukte, Smart-Home-Terminalsund andere kompakte Geräte, die ein kreisförmiges Schnittstellendesign verwenden.

6. Ist eine Helligkeit von 350 Nits für alle Anwendungsbereiche ausreichend?

350 speichert Helligkeit Sie eignet sich im Allgemeinen für Geräte in Innenräumen, kommerzielle Endgeräte und viele eingebettete Anwendungen. Bei stärkeren Umgebungslichtverhältnissen sollte die Eignung der Helligkeit entsprechend der jeweiligen Einsatzumgebung geprüft werden.

7. Sind passende Treiberplatinen für Entwicklung und Tests verfügbar?

Ja. Optionale Matching-Lösungen umfassen eine Parallelport-Treiberplatine, Drehregler-Anzeigetafel und KI-Mensch-Computer-Interaktions-Treiberplatine.

8. Für welche Produktarten eignet sich dieses runde LCD-Displaymodul am besten?

Es ist am besten geeignet für Thermostate, intelligente Steuerungsschnittstellen, Drehanzeigesysteme, kompakte HMI-Geräte und Eingebettete Produkte mit kreisförmigem UI-Design.

9. Warum sollte man sich für ein rundes TFT-LCD-Displaymodul anstelle eines rechteckigen Displaymoduls entscheiden?

A rundes TFT-LCD ist oft die bessere Wahl für Produkte mit kreisförmigem Gehäuse oder drehbarer Bedienlogik, da es die Designkonsistenz verbessert und runde Schnittstellenlayouts natürlicher unterstützt.

10. Was sollte vor der Auswahl des Schnittstellentyps bestätigt werden?

Bevor man sich für eine Schnittstelle entscheidet, sollte man am besten Folgendes bestätigen: Hauptsteuerungsplattform, verfügbare Pins, Datendurchsatzanforderung, mechanische Anordnungund ob ein passende Treiberplatine wird für die Entwicklung benötigt.

11. Ist dieses Display für die OEM- und Embedded-Produktentwicklung geeignet?

Ja. Dieses Modul ist geeignet für OEM-Geräteprojekte, Entwicklung von eingebetteten Systemen, Evaluierungstests und produktionsorientiertes Produktdesign.

12. Was ist der Hauptvorteil dieses runden 1.5-Zoll-TFT-LCD-Moduls?

Der Hauptvorteil besteht darin, dass es eine Kombination aus echte kreisförmige Anzeigestrukturpraktische Auflösung, Unterstützung mehrerer Schnittstellen und eine kompakte Größe für Projekte, die eine zuverlässige Lösung benötigen. runde integrierte Displaylösung.
